設備紹介
設備紹介
最新の2DCAD/3DCAD、大小 計8台のNCフライス/マシニングセンターを有し、短納期にも対応可能です。
- 3Dスキャナ/リバースソフトの高精度のスキャンにて型測定・3Dモデルのない既存型の複製作成
- スキャンデータをリバースエンジニアリングソフトにて3DCADデータ化
- スキャンデータを3Dデータと重ね合わせ専用ソフトにて品質検査
「例えばどんなことができるの？」
- 倣い加工と同じ事をデジタルデータで再現可能！
- 3Dデータ・図面がない型でも同じ型が再現可能！木型でも大丈夫！
- 3Dデータと加工した現物が同形状でできているか検査可能！
- 鋳物に対して加工治具が合っていないなどのチェックに！
- 鋳物の良品と不良品の違いを明確化！原因をつきとめる！
- 3Dデータのない他社製型の形状変更や摩耗修正も可能!

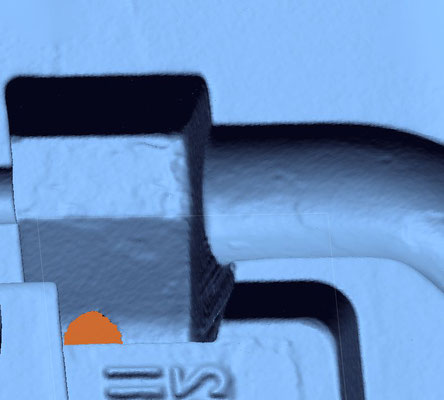

スキャンデータ（STL)
撮影した点群データをSTLに変換したもの
形状の把握や解析用に使用
メッシュフィット（STEP，IGES，Parasolid等)
ソフトウェア上で自動的に面張りしたもの
CADデータとしてデータ加工にも使用
パラメトリックモデル（STEP，IGES，Parasolid等)
形状の寸法や曲率などを抽出しマニュアルにてモデリングしたもの
CADデータとして寸法変更や図面化も可能
経年劣化による摩耗や破損などの修理、復元作業も可能です。
古く図面やデータがないものでも現物を撮影しデータ化の後、修復致します。
3Dモデルのあるものであれば加工した金型現物とモデリングを合わせて寸法測定いたします。
製品の寸法検査も可能です。（不良対策）
現場の困りごと、弊社にお任せください！
保有設備
機械設備
| 名称 | メーカー | 能力及び仕様 | 移動量 | 台数 |
|---|---|---|---|---|
| マシニングセンター | 春日製作所 | Q-2000V |
X軸：2000mm Y軸：900mm |
1 |
| マシニングセンター | OKUMA |
MILLAC-761VⅡ
|
X軸：1540mm Y軸：760mm |
1 |
| マシニングセンター | 大隈豊和 | MILLAC-611V |
X軸：1300mm Y軸：610mm |
2 |
| マシニングセンター | OKUMA |
MILLAC-611VⅡ
|
X軸：1300mm Y軸：610mm |
1 |
| マシニングセンター | ニデックOKK |
VM53RⅡ
|
X軸：1050mm Y軸：530mm |
1 |
| マシニングセンター | FANUC |
ロボドリル
|
X軸：700mm Y軸：400mm |
1 |
| NCフライス | 春日製作所 | SNC-3 | 1 | |
| 旋盤 | 豊和産業 | L200 | 1 | |
| ラジアルボール盤 | IKEDA | RMA-1800 | 1 |
CAD
| 種類 | メーカー |
モデリングツール バージョン |
所有ライセンス数 |
|---|---|---|---|
| 2次元CAD |
(株)デザイン・クリエーション |
CADPAC-CREATOR 2D Ver.25 |
4 |
| 3次元CAD | Euklid | - | 2 |
| 3次元CAD | Rhinoceros | Ver5 | 1 |
| 3次元CAD | ZWSOFT | ZW3D 2024 | 1 |
| 2.5次元CAD | 倉敷機械(株) |
MYPAC DESIGNER K-Ver.18.0 |
1 |
3Dスキャナ関連
| 名称 | メーカー | 製品名 | 所有台数 |
|---|---|---|---|
| 3次元スキャナ(ハンディ―タイプ) | SHINING 3D | EinScan HX | 1 |
| 3Dリバースソフト | 3D SYSTEMS | Geomagic Design X | 1 |
| 3D検査ソフト | 3D SYSTEMS | Geomagic Control X | 1 |
お問い合わせ
営業時間 9:00-18:00 / 定休日 土・日・祝祭日
矢澤金型は
明治15年埼玉県川口市に銑鉄専業の鋳造メーカーとして創業し、
現在では福島県二本松市に拠点を移し、長年の鋳造経験を活かしつつ、
最新のデジタル機材を導入、計8台のマシニングセンター・NCフライスを使用し
鋳造用の金型を専門に製作している、町の金型屋です。
